Universalmetall verbindet Chrome-Rohrverbinder für ESD-Werktisch HJ-7D

Metallgelenke für Universalgelenke Rohr Creform Chrome für ESD-Werktisch HJ-7D


Beschreibung:

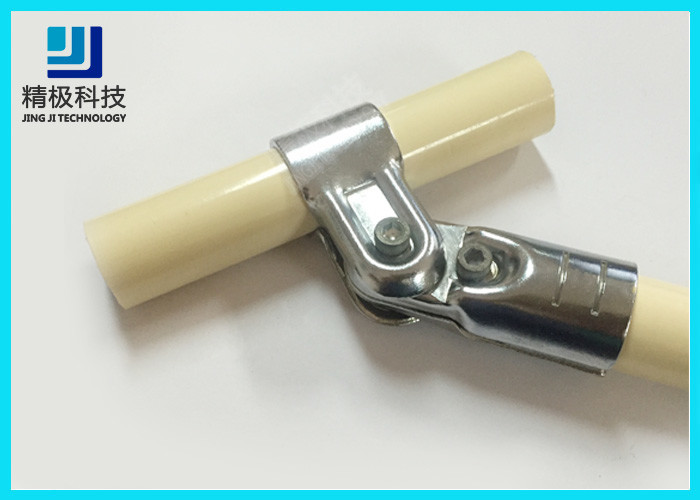

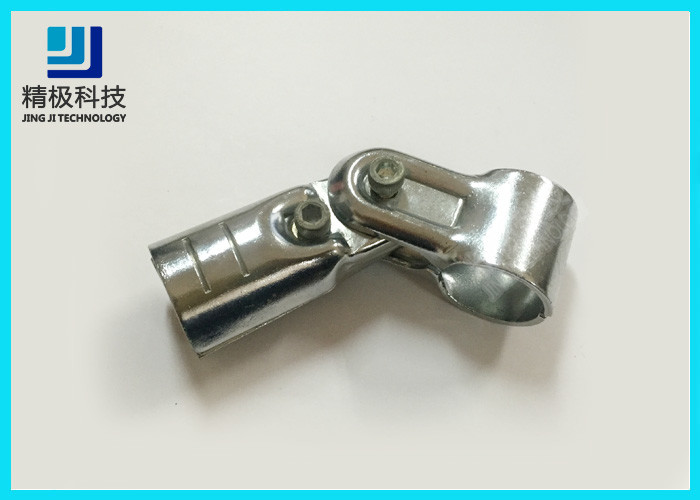

Das HJ-7D ist ein eingestelltes Metallgelenk, das Sie einen Zweirohrschnitt mit einem justierbaren Winkel machen lässt. Diese Versammlung hat viele Anwendungen, die vom Abstützen, das Schwenkbar lagern reichen und verdübeln, Zwangsverschickung und mehr. Dieses Verbindungsstück ist für Strukturen ideal, die einen Bewegungsbereich zwischen 5 und 175 Grad erfordern, gleichwohl für alle Ihre Anwendungen, die brauchen, dauerhafte 45-Grad- angeln, wir empfehlen, dass Sie das HJ-9 verwenden.

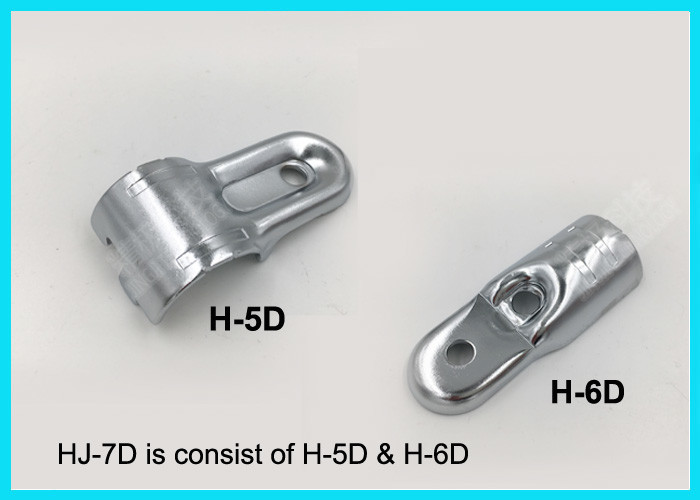

Um ein HJ-7D zu machen, müssen Sie zwei H-6D und zwei H-5D zusammen mit zwei Bolzen M6-25 und zwei M6-N Nüssen setzen. Dieses Gelenk schafft eine Zwangsverschickung von ungefähr einem Zoll. Diese Zwangsverschickung wird gelegentlich verwendet, um Herstellungsplatten und -teile zu stützen. Die Hauptnutzung dieses Verbindungsstücks ist, Klammern zusammenzubauen, um die Strukturen zu verstärken. Sie können sie auch verwenden, um eine Tür und ein Klapptischscharnier herzustellen, vor der Berücksichtigung des HJ-7D aber wir empfehlen Sie Kontrolle das HJ-8D und das HJ-10D.

Dieses Verbindungsstück ist verhältnismäßig einfach anzuschließen, aber sicher zu sein, nach den Installationsschritten zu suchen, also können Sie es benutzen. Das HJ-7D wird mit acht Streifenbildungen für die bessere Ergreifung ausgerüstet. Das HJ-7D ist mit die meisten 28mm Rohrsysteme kompatibel. Vergessen Sie nicht, die ESD-Version vorzuwählen, die HJ-7D für alle Sie antistatische Strukturen genannt wird.

Kombination:

ein HJ-7D ist Mähdrescher mit 2 PC H-5D und 2 PC-Satz H-6D und 2 des silbrigen Bolzens M6*25 und der Nuss
 Es wird verwendet, damit zwei Verbundrohre zusammenbauen, um sich in einen 180-Grad-Winkel zu drehen, der hauptsächlich verwendet wird, um die ganze Struktur zu verstärken.

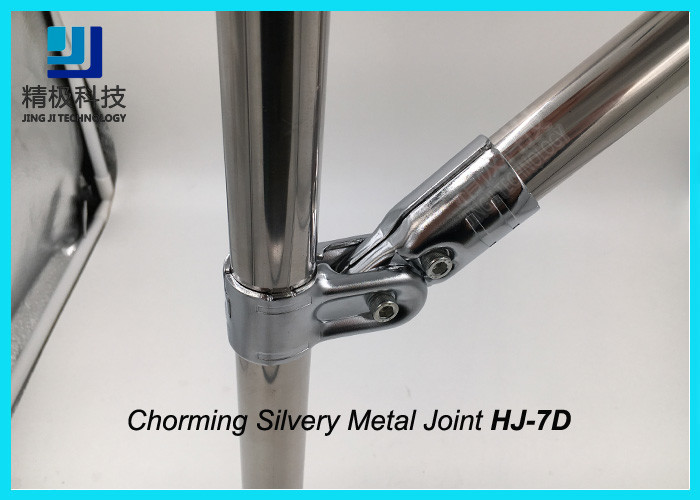

Chromierungsmeta--Gelenke mit schwarzem antistatischem PET-Rohr können in ESD-Werktisch- oder -rohrgestellsystem zusammenbauen.



INSTALLATIONS-SCHRITT

1 Spitze des Schlüssels 5mm
2 - nehmen Sie ein Verbindungsstück H-5D und reparieren Sie es im gewünschten Standort auf dem Rohr PE1.
3-Take ein Bolzen M6-25 und eine Nuss M6 und fügen sie in die entsprechenden Öffnungen ein. Vergewissern Sie sich, den Bolzen auf die zugänglichere Seite zu setzen.
4 - ziehen Sie vollständig den Bolzen M6-25 und die Nuss M6 zusammen bis die H-5D Verbindungsstücke fest, die fest zum Rohr PE2 befestigt werden. Eine Kraft von 9,8 Nanometer wird für diesen Schritt empfohlen.
5 - wiederholen Sie Schritt zwei mit H-6D Verbindungsstücken und PET-Rohr.
6-Take ein Bolzen M6-25 und eine Nuss M6 und fügen sie in die entsprechenden Öffnungen von H-5D und H-6D Verbindungsstücken ein. Vergewissern Sie sich, den Bolzen auf die zugänglichere Seite zu setzen.
7 - ziehen Sie die Bolzen M6-25 und die Nüsse M6 zusammen einige Faden, aber nicht mehr fest.
8 - bringen Sie das zwei H-6D Verbindungsstück im gewünschten Winkel in Position.
9 - ziehen Sie vollständig die Bolzen M6-25 und die Nüsse M6 zusammen bis das HJ-7D fest, das fest zu den Rohren PE1 und PE2 befestigt wird. Eine Kraft von 9,8 Nanometer wird für diesen Schritt empfohlen.

Vorteil:
1. Das flexible Rohr wird aus hochwertigem Stahlrohr mit Oberflächenbehandlung der hohen Qualität verfasst.
2. Die Außenseite wird aus spezieller Plastikschicht- und Innenseitebeschichtung verfasst.
3. Das Produkt hat die Vorteile des schönen Auftrittes, Abnutzung-widerstehender, heller Glanz und unverschmutzt.
4. Es ist ein idealer Ersatz für Edelstahlprodukte.
5. vermeiden Oberflächenbesondere behandlung ohne spitzen Winkel, vollständig, den menschlichen Körper, Zusätze und Zusätze und andere Einzelteile zwischen dem Erstechen zu verursachen

Eigenschaften:
1. flexibel und kreativ: einfache Struktur und Ihre Kreativität können verwendet werden.
3. Flexibilität: die Modularität, einfach umzustrukturieren, lässt Sie immer neues Gefühl haben.
4. Sicherheit: Plastikoberfläche des flexiblen Rohres, zum der Verletzungsgefahr zu den Arbeitskräften an dem Arbeitsplatz zu verringern
5. Umweltschutz: unverschmutzte Produktion, die Komponenten sind vollständig recyclebar und beseitigen Abfall, der vollständig mit dem internationalen Umweltschutzkonzept übereinstimmt
6. Körpermechanik: ein einzelner Schlüssel des Hexagons M6 kann den Installationsprozeß abschließen. Das Konzept von Vielzweck wird verwendet, um volles Spiel zum wirtschaftlichen Nutzen zu geben.

Warum wählen Sie unsere Produkte?
1) sind wir direktes manufcture des Rohrgestellsystems, wir produzieren alle Reihen Material für Rohrgestellsystem, wie Metallgelenk, Plastikgelenk, mageres Rohr, Rollenbahn, Zusatz für Rohrgestellsystem.
2) produzieren wir diese serises Produkt-Metallrohrverbindung für mehr als 10 Jahre, die earliesr Fabrik, um Rohrgestellsystem in Cina zu produzieren.

Unsere Firma
Technologie Co., Ltd. (TOP-KING HK Shenzhens Jingji BEGRENZT) ist ein Berufshersteller für Entwurf, Produktion und Verkauf der industriellen Speicherausrüstung, der flexiblen Produktionsausrüstung, der Automatisierungsausrüstung und anderer Arten Instrumente und Messgeräte. neben, verteilt die Firma antistatische Peripherie.
Wir stellen einen umfassenden Logistikplan zur verfügung, um Abfall von Betriebsmitteln im Kurs des Kaufs zu vermeiden und Versorgungskette stellt vorbei her. Es ist unser Endziel, zum aller Kunden mit vollem Service zu versehen, um genaue Nachfragen von Kunden zu befriedigen. Zu Produktqualität verbessern, und Kundendienst-Speicher annd Logistik erhöhen, wie in der Automatisierung industy. Wir sind der Fertigungsmaterial-Hersteller und der Lieferant des Rohr- und Gelenksystems, das ergonomisch und dynamisch ist.
