Doppelte winklige schwenkendes Gelenk-Chrome-Rohrverbinder für Kapazitäts-Durchlaufregallager und Förderer

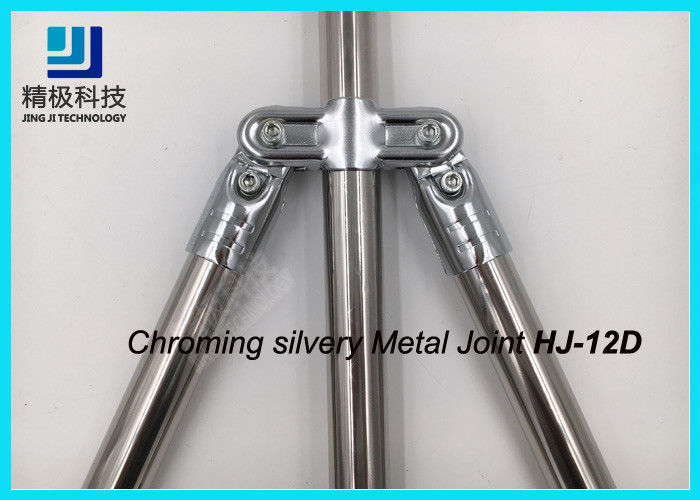

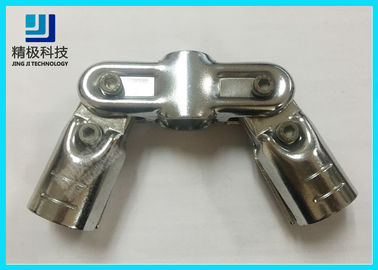

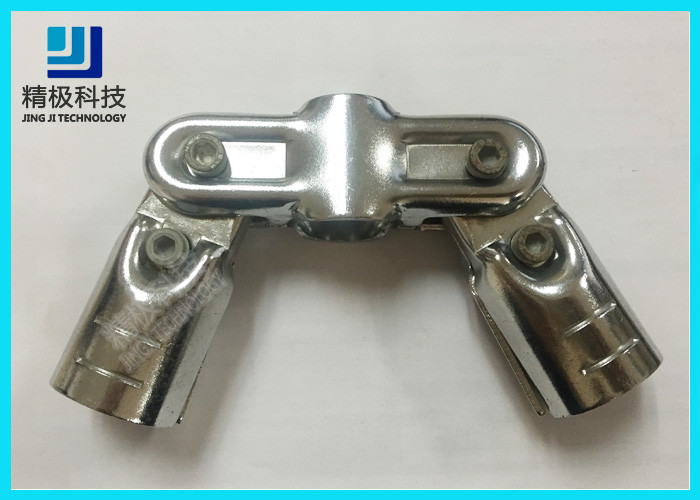

Doppeltes winkliges schwenkendes Gelenk für Kapazitäts-Durchlaufregallager und Förderer HJ-12D


Beschreibung:

Das HJ-12D ist ein Metallverbindungsstück, das Sie einen Dreirohrschnitt mit zwei justierbaren Winkeln machen lässt. Dieses Gelenk spiegelt die Anwendungen des HJ-7D Verbindungsstücks wider. Diese Winkelgelenke ließen Sie mehrfache Anwendungen wie das Abstützen, das Schwenkbar lagern, das Verdübeln, Zwangsverschickung und viel mehr haben. Jedes Seitenrohr kann bis 175 Grad drehen.

Der Hauptvorteil des HJ-12D über dem HJ-7D ist, dass Ihre zwei Rohre vom gleichen Punkt abfahren und den gleichen strukturellen und ästhetischen Effekt haben. Ohne das HJ-12D würden Sie gezwungen, zwei HJ-7 eins unter andere zu setzen. So tun würde Doppeltes der Raum des HJ-12D aufnehmen und würde unterschiedliche Dynamik in der strukturellen Kapazität Ihrer Strukturen schaffen. Um ein HJ-12D zusammenzubauen, müssen Sie zwei H-6D und zwei Paare H-7D zusammen setzen zusammen und schließen sie an das H-12D mit insgesamt vier Bolzen M6-25 und vier Nüssen M6 an.

Kombination:

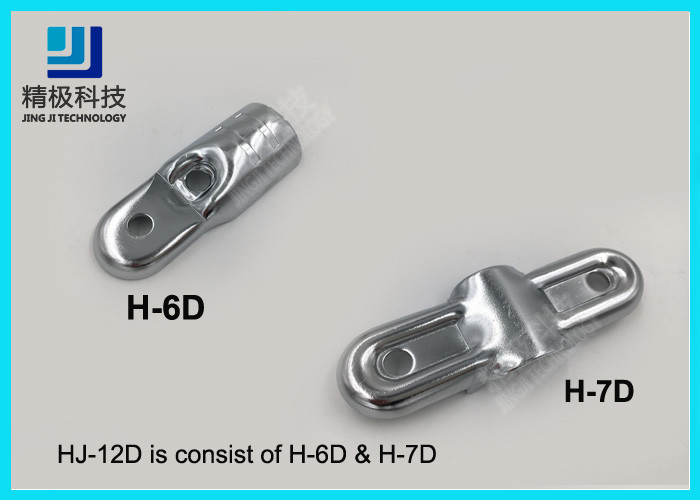

ein HJ-12D ist Mähdrescher mit 2 PC H-7D und 4 PC H-6 und Satz 4 silbrigem M6*25
 Es wird für den Bau von drei Verbundrohren mit einem gelegentlichen Winkel verwendet, der hauptsächlich verwendet wird, um die Gesamtstärke zu verstärken
Chromierungsmeta--Gelenke mit schwarzem antistatischem PET-Rohr können in ESD-Werktisch- oder -rohrgestellsystem zusammenbauen.




WIE MAN INSTALLIERT

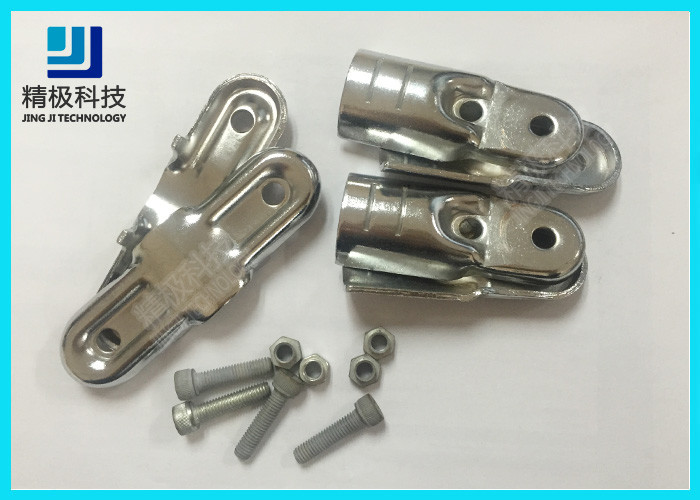

1- Vergewissern Sie sich Sie, die folgenden Teile zu haben:
4 H-6D
2 H-7D
4 M6-25
4 M6
3 3*28mm Rohre Ihrer Wahl
1 Spitze des Schlüssels 5mm

1- Nehmen Sie zwei Verbindungsstücke H-6D und gruppieren Sie sie um das Rohr PE2 um.
3-Take ein Bolzen M6-25 und eine Nuss M6 und fügen sie in die Öffnungen nahe dem Rohr PE2 ein. Vergewissern Sie sich, den Bolzen auf die zugänglichere Seite zu setzen.
4 - ziehen Sie vollständig den Bolzen M6-25 und die Nuss M6 zusammen bis die H-6D Verbindungsstücke fest, die fest zum Rohr PE2 befestigt werden. Eine Kraft von 9,8 Nanometer wird für diesen Schritt empfohlen.
5 - wiederholen Sie Schritt zwei, drei und vier mit zwei anderen Verbindungsstücken H-6D und das PE3 leiten.

2- Nehmen Sie ein Verbindungsstück H-7D und reparieren Sie es im gewünschten Standort auf dem Rohr PE1.
5 - richten Sie die restlichen Öffnungen von H-6D Verbindungsstücken mit dem H-7D eine aus.
Bolzen 6-Take zwei M6-25 und zwei Nüsse M6 und fügen sie in die Öffnungen ein, die Erwähnung in Schritt 7. sich vergewissern, den Bolzen auf die zugänglichere Seite zu setzen.
8 - ziehen Sie vollständig die Bolzen M6-25 und die Nüsse M6 zusammen bis das HJ-12D fest, das fest zu allen Rohren befestigt wird. Eine Kraft von 9,8 Nanometer wird für diesen Schritt empfohlen.

Vorteil:
1. Das flexible Rohr wird aus hochwertigem Stahlrohr mit Oberflächenbehandlung der hohen Qualität verfasst.
2. Die Außenseite wird aus spezieller Plastikschicht- und Innenseitebeschichtung verfasst.
3. Das Produkt hat die Vorteile des schönen Auftrittes, Abnutzung-widerstehender, heller Glanz und unverschmutzt.
4. Es ist ein idealer Ersatz für Edelstahlprodukte.
5. vermeiden Oberflächenbesondere behandlung ohne spitzen Winkel, vollständig, den menschlichen Körper, Zusätze und Zusätze und andere Einzelteile zwischen dem Erstechen zu verursachen

Eigenschaften:
1. flexibel und kreativ: einfache Struktur und Ihre Kreativität können verwendet werden.
3. Flexibilität: die Modularität, einfach umzustrukturieren, lässt Sie immer neues Gefühl haben.
4. Sicherheit: Plastikoberfläche des flexiblen Rohres, zum der Verletzungsgefahr zu den Arbeitskräften an dem Arbeitsplatz zu verringern
5. Umweltschutz: unverschmutzte Produktion, die Komponenten sind vollständig recyclebar und beseitigen Abfall, der vollständig mit dem internationalen Umweltschutzkonzept übereinstimmt
6. Körpermechanik: ein einzelner Schlüssel des Hexagons M6 kann den Installationsprozeß abschließen. Das Konzept von Vielzweck wird verwendet, um volles Spiel zum wirtschaftlichen Nutzen zu geben.

Anwendung:
Durchlaufregallager
Hält umfangreiche Versorgung Behälter für Fütterungsproduktionsbereich mit reichlichen Rückholwegen für das Halten von geleerten Behältern.
Winkliges Durchlaufregallager
Gewährende Längsbehälter der Wegsteigung, zum von der Last zur Ernte des Endes zu fließen, während zweiter Weg Behälter für einfachen Sammeln- und Betrachtungsinhalt kippt.
Supermarkt-Durchlaufregallager
Mit serveral Niveaus werden mit Klammern angeschlossen, um Abstand und Ausrichtung beizubehalten, während hochrangige Dichte leistungsfähiges Auftragssammeln liefert.
Rohr-u. Gelenk-System
Stellt Starrheit und Stärke für industrielle Anwendungen ohne den Bedarf an der Queraussteifung bei der Beförderung entweder von Kästen oder von Plastiktotalisatoren zur Verfügung.



Werkstatt-Schaukasten
Es ist ein ideales Werkzeug für Gebrauch auf der Werkstatt, in den Produktionsabteilungen und in den praktischen anweisenden Einstellungen.

Rohr-Durchlaufregallager- u. FördererFließbänder

Stellt Starrheit und Stärke für industrielle Anwendungen ohne den Bedarf an der Queraussteifung bei der Beförderung entweder von Kästen oder von Plastiktotalisatoren zur Verfügung.

Die Steigungen, zum von Behältern vom Lastsende zur Ernte des Endes fließen zu lassen, das Komponenten nah an dem Arbeitskrafthelfen in Position bringt, verringern sich wiederholende Bewegungsverletzungen.
