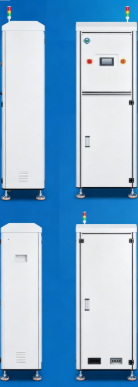

SMT-Leiterplattenförderer mit hoher Produktionseffizienz und großer Lagerkapazität, der komplexe Anforderungen an die Leiterplattenhandhabung unterstützt

1. Diese Maschine verfügt über ein spezielles HMI-Human-Machine-Touch-Control-Panel, mit dem die Bediener mühelos mit einer klaren, benutzerfreundlichen visuellen Schnittstelle zwischen den Funktionen wechseln können.
2. Das Gerät ist um ein intelligentes PLC-Steuerungssystem herum aufgebaut und ist mit mehrschichtigen Schutzvorrichtungen für elektrische Schaltkreise ausgestattet, um eine gleichbleibende, risikofreie Betriebsleistung zu gewährleisten.
3. Es ist vorkonfiguriert mit 30 unabhängigen Speicherplätzen für temporäre PCB-Holdung; kundenspezifische Speicherplatzmengen sind je nach Kundenanforderung akzeptabel.
4. Mehrere Arbeitsmodi sind in ein Gerät integriert, darunter First-in-first-out (FIFO), First-in-last-out (FILO) und Direct-Pass-Through-Transporter.
5. Es wird ein Servoantriebs-Positionierungsmodul eingeführt, das eine hochgenaue Positionierung, ein schnelles vertikales Heben, ein erweitertes Speichervolumen und eine erhöhte Gesamtlinieproduktivität bietet.
6. Es unterstützt Standard-SMEMA-Signalkommunikationsprotokolle für eine reibungslose Verbindung mit anderen SMT-Produktionsmaschinen.

• Anwendungsszenarien: fungiert als PCB-Pufferstation zwischen separaten SMT-Produktionsmaschinen; sortiert nach AOI-Prüfungen qualifizierte und defekte PCB automatisch und lagern sie in bestimmten getrennten Behältern.
• PCB-Speichermenge: Standardkapazität von 30 Leiterplatten, auf Anfrage erhältliche individuelle Kapazitäten.
• Maximale PCB-Gewichtsbelastung: 1,5 Kilogramm pro Platte
• Dauer eines einzigen BetriebszyklusUngefähr 12 Sekunden.
• Speicherschicht-Abstandsoptionen: 20 mm oder 40 mm; maßgeschneiderte Abstandgrößen werden unterstützt
• Leistungsaufnahme und Nennleistung: Einphasen-Wechselstrom 220V, Höchststromverbrauch 850VA
• Mindestgehalt der PCB-Dicke: 0,6 mm

Shenzhen Jingji Technology Co., Ltd. spezialisiert sich auf die Entwicklung, Herstellung und den Verkauf von industriellen Materiallagergeräten, flexiblen automatisierten Produktionsmaschinen,und andere automatisierte Prüfgeräte- Wir liefern auch eine ganze Reihe von antistatischen Hilfsgütern.

Wir maßgeschneiderte integrierte Fabrik Material-Handling-Lösungen für Hersteller unnötige Ressourcenverschwendung in ihren Beschaffung und Lieferkette Arbeitsabläufe zu reduzieren.Unsere Kernmission besteht darin, für alle Kunden einmalige Dienstleistungen für den gesamten Zyklus bereitzustellen, ihre einzigartigen Produktionsanforderungen vollständig erfüllen, die Produktqualitätsstandards erhöhen und die Kundenzufriedenheit in der automatisierten Lager- und Logistikbranche erhöhen.

Bitte wenden Sie sich jederzeit an unser Team, wenn Sie technische Anfragen oder Ansprüche an maßgeschneiderte Ausrüstung haben, wir sind bereit, Ihnen volle Unterstützung zu bieten.

• Intuitive HMI-Touchscreen-Steuerung für eine einfache Funktionsanpassung
• PLC-Steuerung plus Mehrkreislaufsicherheitsschutz für einen stabilen, sicheren Betrieb
• 30 Standard-Zwischenspeicherplätze, anpassbare Speicherkapazität
• All-in-one-Modi: FIFO, FILO, direkt durch den Transport
• Die Servo-Positionierung gewährleistet hohe Genauigkeit, schnelle Hebgeschwindigkeit, große Speicherkapazität und höhere Durchsatzleistung
• Konform mit der SMEMA-Standardkommunikation für eine einfache Linienintegration

• Funktion: Buffer-PCB zwischen SMT-Geräten; Einstufung von OK/NG-Boards aus AOI in separate Speicherbehälter
• Standardaufbewahrung: 30 Stück
• Maximale Belastung pro PCB: 1,5 kg
• Zykluszeit: ~ 12 s
• Aufbewahrungsspielraum: 20/40 mm (anpassbar)
• Leistung: Einphasen-AC220V, max. 850VA
• Min. PCB-Durchmesser: 0,6 mm

CHT350: PCB 80*50~510*350mm, Gewicht 245kg, Größe 600*950*1860mm

CHT-460: PCB 80*50~510*460mm, Gewicht 265kg, Größe 600*1060*1860mm

Shenzhen Jingji Technology Co., Ltd. ist ein professioneller Hersteller, der sich auf automatisierte Speichergeräte, flexible Produktionsgeräte und Prüfgeräte konzentriert.Neben dem Verkauf antistatischer Peripheriegeräte.

Wir entwerfen maßgeschneiderte Logistiklösungen, um Fabriken zu helfen, den Verlust von Ressourcen in der Lieferkette zu reduzieren.Verbesserung der Produktqualität und Maximierung der Kundenzufriedenheit im Bereich der Automatisierten Lagerung und Logistik.

Fühlen Sie sich frei, uns jederzeit für Fragen oder individuelle Bedürfnisse zu kontaktieren.
