Dreh-Bandförderer (90° / 180° Kurvenförderer)

Unsere Drehfördererlinie ist ein kundenspezifisches Kurvenbandfördersystem, erhältlich in 90-Grad- und 180-Grad-Drehungen. Es wird häufig verwendet, um die Materialförderrichtung in automatisierten Produktionswerkstätten zu ändern, mehrere gerade Fördersegmente zu verbinden, das Fabriklayout zu optimieren, wertvollen Platz zu sparen und einen kontinuierlichen, nonstop automatischen Materialtransport zu realisieren.

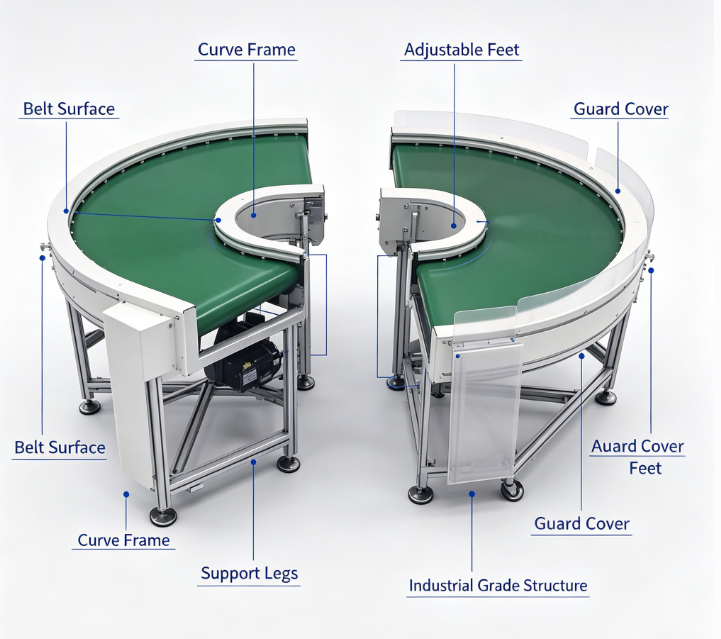

Produktstruktur & Material

1. RahmenstrukturZwei Rahmenoptionen zur Auswahl: hochbelastbares industrielles Aluminiumlegierungsprofil oder Kohlenstoffstahl mit Pulverbeschichtung. Der Aluminiumlegierungsrahmen zeichnet sich durch geringes Gewicht, hohe Steifigkeit, Rostbeständigkeit, einfache Montage und Demontage aus. Pulverbeschichteter Kohlenstoffstahl ist besser für den Schwerlasttransport geeignet. Der gesamte Rahmen ist geschweißt und verstärkt, stabil und verformt sich während des langen kontinuierlichen Betriebs nicht. Optionale Schwerlastrollen mit Bremsfunktion, bequem für die Bewegung und feste Positionierung der gesamten Maschine.
2. Förderband (Antistatisches PVC-Band als Standardoption)Das Band besteht aus hochwertigem antistatischem grünem PVC-Material. Es hat eine ausgezeichnete antistatische Leistung, die statische Ladungen, die während des Produktransports entstehen, kontinuierlich ableiten kann und empfindliche elektronische Komponenten, Leiterplatten und Halbfertigprodukte effektiv vor elektrostatischer Beschädigung schützt. Die Bandoberfläche ist glatt, verschleißfest, ölbeständig und geräuscharm im Betrieb. Wir bieten auch andere Bandoptionen an: lebensmittelechtes PU-Band, Rillenband für rutschfesten Transport, Gummiband für schwere Güter. Die Bandfarbe kann angepasst werden.
3. Antriebs- & GeschwindigkeitsregelsystemAusgestattet mit Frequenzumrichter-Drehzahlregelungsmotor. Der Fördergeschwindigkeitsbereich beträgt 0,1 ~ 5 m/min, stufenlos einstellbar. Kunden können die Laufgeschwindigkeit entsprechend Ihrem Produktionsrhythmus anpassen. Die Antriebs- und angetriebene Rolle sind präzisionsbearbeitet und verfügen über eine gute Reibung, um ein Durchrutschen des Bandes während der Kurvenfahrt zu verhindern. Die gebogene Führungsschiene im Inneren der Maschine sorgt für einen stabilen Bandlauf ohne Abweichungen, keine Materialverklemmung, kein Umkippen oder Verkratzen von Produkten auf der Oberfläche.
4. Seitenführung & SicherheitsdesignWir installieren verstellbare Seitenführungsbleche auf beiden Seiten des Kurvenabschnitts. Die Führung kann verhindern, dass Kleinteile, Kartons und Werkstücke während des Kurventransfers herunterfallen. Alle scharfen Kanten der Maschine sind glatt poliert, um das Kollisionsrisiko für Bediener zu reduzieren.

Kundenspezifische Dienstleistungen

Wir unterstützen vollumfänglich die personalisierte Anpassung entsprechend Ihrer Arbeitsbedingungen vor Ort:

• Förderbreite: 100 mm ~ 1200 mm

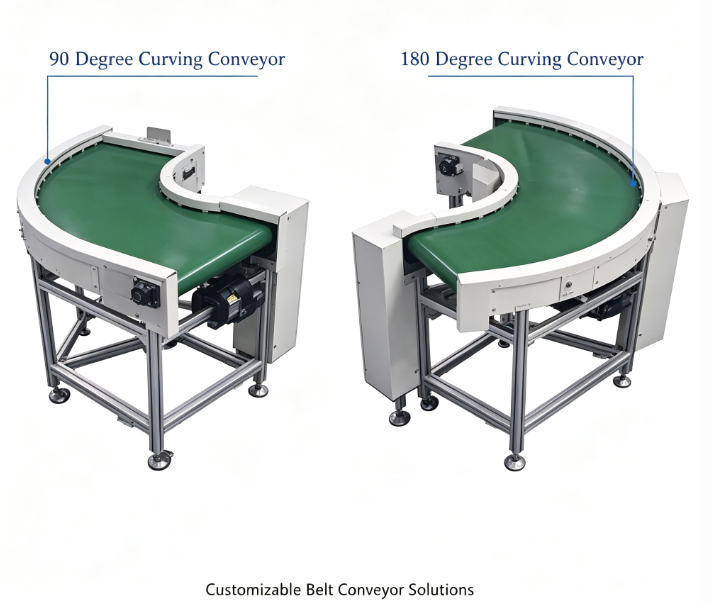

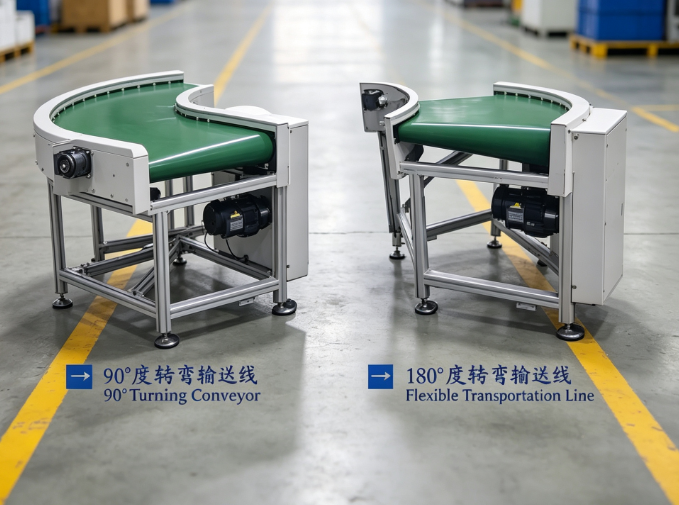

• Drehwinkel: 90° / 180°, andere Sonderwinkel auf Anfrage erhältlich
• Drehradius: Kundenspezifisch basierend auf Ihrer Produktgröße
• Arbeitshöhe der Maschine: 750 mm ~ 1100 mm, verstellbar
• Rahmenmaterial: Aluminiumlegierung / Kohlenstoffstahl
• Bandtyp: Antistatisches PVC, lebensmittelechtes PU, rutschfestes Band
• Motor-Spezifikation: 220V einphasig / 380V dreiphasig, verschiedene Leistungsoptionen
• Zusätzliche Rollen, Seitenleitbleche, Zählsensor, Lichtschranke als optionale Zubehörteile

Anwendungsindustrien

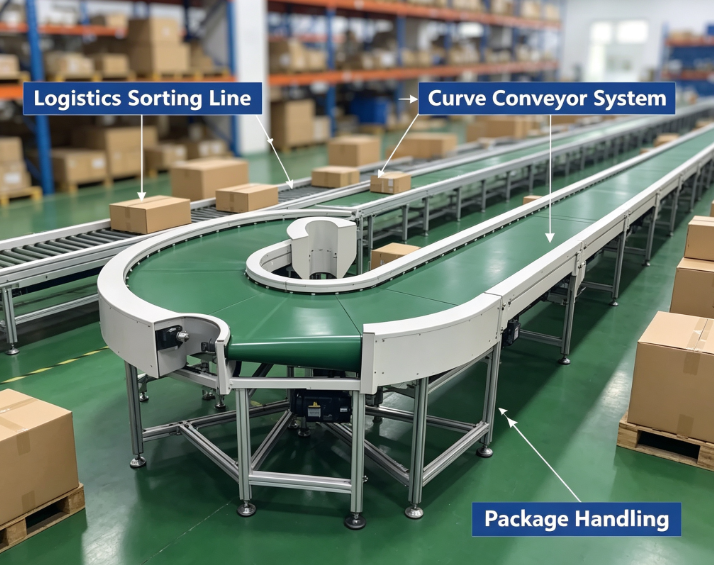

Dieser Drehförderer eignet sich für verschiedene Branchen: Elektronikmontagewerkstatt, Verpackungsproduktionslinie, Lebensmittelverarbeitung, Lagerlogistiksortierung, Kosmetikproduktion, Spielzeugmontage, Kfz-Teilewerkstatt. Er kann Kartons, Kunststoffboxen, Leiterplatten, kleine Fertigwerkstücke und leichte Pakete handhaben.

Produktvorteile

✅ Stabiler Bandlauf, Abweichungs-Schutzdesign, geringe Ausfallrate ✅ Antistatisches Band schützt Elektronikprodukte ✅ Flexible Anordnung, spart Werkstattplatz ✅ Einstellbare Fördergeschwindigkeit, passt sich verschiedenen Produktionsrhythmen an ✅ Modulare Struktur, einfach zu installieren und zu warten ✅ Mehrere kundenspezifische Optionen, passend zu Ihrer bestehenden Förderanlage
