Verstellbare Metallrohrverbindungen HJ-1 - 23mm Schwarz-Elektrophorese für Rohrgestelle

Produkt-Beschreibung

Produktübersicht

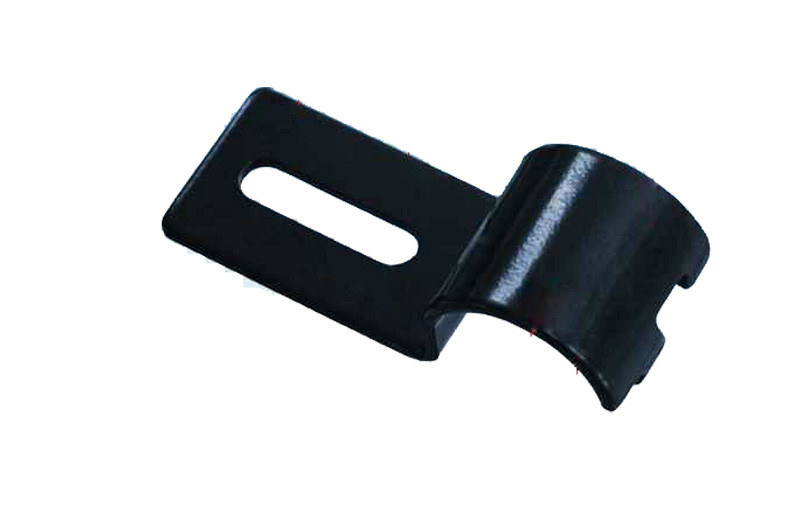

Das verstellbare Metallrohrgelenk HJ-1 ist eine präzisionsgefertigte Verbindungskomponente für Rohrsysteme, hergestellt aus kaltgewalztem CRS-Stahl mit schwarzer Elektrophorese-Oberflächenbehandlung. Die Wandstärke von 23 mm bietet die strukturelle Steifigkeit, die für anspruchsvolle Anwendungen in der industriellen Lagerung, Logistik und Produktionslinie erforderlich ist. Was dieses Gelenk von einfachen Baumarktalternativen unterscheidet, ist die Elektrophorese-Oberfläche – ein Prozess, bei dem Pigmente auf molekularer Ebene auf die Stahloberfläche gebunden werden, wodurch eine Beschichtung entsteht, die sowohl verschleißfester als auch korrosionsbeständiger ist als herkömmliche Farben oder Pulverbeschichtungen. Jede HJ-1-Einheit wird als komplettes Montageset geliefert, das zwei H-1-Gelenke sowie den für die Installation erforderlichen M6x25-Schrauben- und Muttersatz enthält. Der Schraubmechanismus bedeutet keine Schweißarbeiten, keine Spezialwerkzeuge und keine dedizierte Montagestation – ein M6-Innensechskantschlüssel genügt, um das Gelenk in Sekundenschnelle zu verbinden oder zu trennen.

Technische Spezifikationen

Hauptvorteile

· Konstruktion aus kaltgewalztem CRS-Stahl – die Materialwahl verleiht dem Gelenk die Zugfestigkeit und Steifigkeit, die für strapazierfähige Rohrsystemanwendungen erforderlich sind, ohne die Sprödigkeit von Gusseisen

· Schwarze Elektrophorese-Oberflächenbehandlung – die elektrophoretisch aufgetragene Beschichtung bindet auf molekularer Ebene für überlegene Verschleißfestigkeit und Korrosionsschutz im Vergleich zu herkömmlichen lackierten oder pulverbeschichteten Gelenken

· 23 mm Wandstärke – entspricht den Standardabmessungen von industriellen Rohrsystemrohren für eine bündige, strukturell solide Verbindung, die die Tragfähigkeit nicht beeinträchtigt

· Vollständig wiederverwendbares Design – sowohl das Gelenk als auch die verbundenen Rohre können demontiert und neu konfiguriert werden, wenn sich Produktionslayouts ändern, was dies zu einer langfristigen Investition und nicht zu einer permanenten Installation macht

· Installation mit einem M6-Innensechskantschlüssel – die Anforderung einer Ein-Werkzeug-Montage bedeutet, dass jeder Wartungstechniker oder Bodenbediener das System neu konfigurieren kann, ohne auf Spezialwerkzeuge warten zu müssen

Anwendungen

Industrielle Lagerregalsysteme, Logistik- und Lagerregale, Produktionslinien-Arbeitsplatzrahmen, Montagevorrichtungen und -lehren, Rahmen für kommerzielle Ausstellungs- und Messestände, Rahmen für elektronische Fertigungsanlagen und Werkstatt-Utility-Rack-Konfigurationen. Die Wiederverwendbarkeit des Systems macht es besonders gut geeignet für Lean-Manufacturing-Umgebungen, in denen sich Produktionslayouts häufig ändern, um den Produktmix oder Prozessverbesserungsinitiativen Rechnung zu tragen.

Warum es funktioniert

Die Kombination aus kaltgewalztem CRS-Stahl und Elektrophorese-Behandlung macht dieses Gelenk in industriellen Umgebungen leistungsfähig, wo geringere Hardware versagt. Kaltgewalzter Stahl hat eine feinere Kornstruktur als warmgewalzter Stahl, was sich direkt in einer besseren Oberflächengüte und konsistenteren mechanischen Eigenschaften niederschlägt – wichtig für eine tragende Strukturkomponente. Der hier verwendete Elektrophorese-Prozess ist die gleiche elektro-deposition-Beschichtungstechnologie, die zum Schutz von Fahrzeugunterböden verwendet wird: Die Beschichtung umschließt komplexe Geometrien gleichmäßig und erreicht Kanten und Spalten, die Sprühbeschichtungen übersehen. Das Ergebnis ist ein Gelenk, das der Abrieb-, Feuchtigkeits- und chemischen Exposition widersteht, die typisch für Fabrikböden ist. Die zweiteilige H-1-Gelenkbaugruppe innerhalb jeder HJ-1-Einheit bildet bei Verbindung mit einem Standardrohr eine Vierpunktkontaktstruktur, die Lasten gleichmäßig verteilt und Spannungskonzentrationen am Verbindungspunkt reduziert.

Kombination:

ein HJ-1 wird mit 2 Stück H-1 und einem Satz M56*25 Muttern und Schrauben kombiniert
