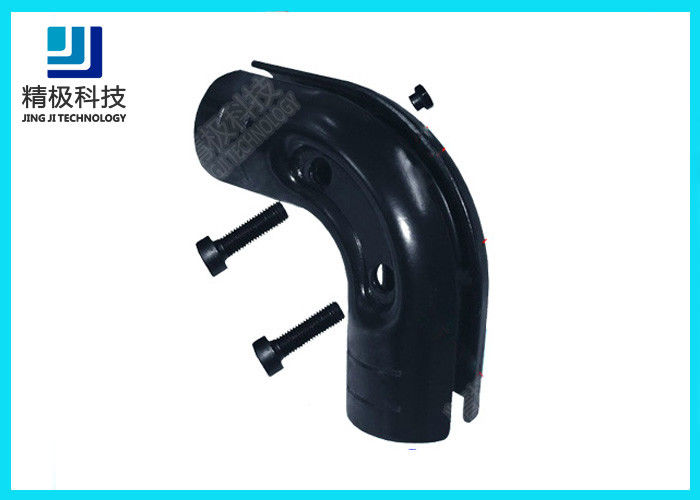

23mm verstellbare Metallrohrverbindungen HJ-1 - Komponenten für flexible Rohrgestellsysteme

Produkt-Beschreibung

Produktübersicht

Rohrgestellsysteme, die auf dem verstellbaren Metallgelenk HJ-1 basieren, bieten ein Maß an Flexibilität, das starre geschweißte Strukturen einfach nicht erreichen können. Der HJ-1 ist ein T-förmiger Strukturverbinder, der für Rohre mit 23 mm Wandstärke entwickelt wurde. Er besteht aus kaltgewalztem CRS-Stahl und ist mit einer schwarzen Elektrophorese-Beschichtung versehen, die sowohl die optische Präsentation als auch den Korrosionsschutz für industrielle Umgebungen bietet. Das bestimmende technische Merkmal des HJ-1 ist sein verschraubter Befestigungsmechanismus: Jede Einheit besteht aus zwei H-1-Gelenken, die durch eine M6x25-Schraube und -Mutter verbunden sind, und die Montage erfordert nur einen einzigen M6-Innensechskantschlüssel – kein Drehmomentschlüssel, keine Schweißstation, keine Spezialwerkzeuge jeglicher Art. Diese Einfachheit hat eine direkte praktische Auswirkung: Produktionsingenieure und Vorarbeiter können gesamte Gestellsysteme in Stunden neu konfigurieren, anstatt in Tagen oder Wochen, die geschweißte Strukturen für Modifikationen benötigen.

Technische Spezifikationen

Hauptvorteile

· T-förmige verstellbare Gelenkgeometrie – die T-förmige Konfiguration ermöglicht es, Rohre von einem einzigen Gelenk in drei Richtungen abzweigen zu lassen, wodurch komplexe Strukturkonfigurationen aus einer begrenzten Anzahl standardisierter Komponenten entstehen

· Design für 23 mm Rohrwandstärke – die 23 mm Wandstärke der verbundenen Rohre ist die gängigste Spezifikation für industrielle Rohrgestelle, was dies zu einer sofort einsetzbaren Lösung für Standard-Rohrgestellanwendungen macht

· Montage mit einem einzigen M6-Innensechskantschlüssel – ein Werkzeug, eine Person, keine spezielle Schulung für Installation oder Neukonfiguration erforderlich, was die Arbeitskosten für Rohrgestellmodifikationen drastisch reduziert

· Vollständig wiederverwendbar und neu konfigurierbar – das verschraubte Gelenk kann demontiert und die Rohre und Gelenke können in einer neuen Konfiguration wiederverwendet werden, wodurch die anfängliche Investition in das System wieder einbringbar und nicht verloren ist

· Schwarze Elektrophorese-Beschichtung – die Beschichtung bietet sowohl ästhetische Konsistenz für kommerzielle sichtbare Installationen als auch funktionellen Korrosionsschutz für Fabrikumgebungen

Anwendungen

Flexible Layouts von Fertigungsarbeitsplätzen, Lean-Produktionszellenkonfigurationen, rekonfigurierbare Lager- und Gestellsysteme, modulare Ausstellungs- und Messestandstrukturen, Rahmen für Elektronikmontagestationen, Logistiksortieranlagen und Werkstatt-Utility-Managementsysteme, bei denen Rohr- und Gelenkstrukturen Werkzeuge, Monitore und Materialhandhabungsgeräte unterstützen. Die Geschwindigkeit der Neukonfiguration macht es besonders relevant für Umgebungen mit hoher Mischung und geringem Volumen, in denen sich die Produktionszellenlayouts alle paar Wochen ändern, wenn sich Produktfamilien verschieben.

Warum es funktioniert

Der grundlegende technische Vorteil eines verschraubten Rohrgelenksystems gegenüber einem geschweißten ist thermodynamisch: Schweißen führt Wärme in den Stahl ein, was die Mikrostruktur der Wärmeeinflusszone verändert und Restspannungen einführen kann, die das Material im Laufe der Zeit schwächen. Der HJ-1 vermeidet dies vollständig, indem er mechanische Befestigung anstelle von thermischer Verbindung verwendet. Die Elektrophorese-Beschichtung des Gelenks profitiert ebenfalls von diesem Ansatz: Da das Gelenk nach der Beschichtung nie erhitzt wird, wird die Integrität der Beschichtung durch thermische Zyklen nie beeinträchtigt. Die beiden H-1-Gelenke, aus denen jeder HJ-1 besteht, bilden eine strukturelle Sandwich-Konstruktion an der Rohrverbindung, die die mechanischen Lasten über eine größere Kontaktfläche verteilt, als es eine einzelne Klemme bieten würde. Dies reduziert die Spannung an jedem einzelnen Punkt und verlängert die Ermüdungslebensdauer des Gelenks unter dynamischen Lastbedingungen – wichtig in Anwendungen wie Produktionslinien, wo Vibrationen und periodische Belastungen konstant sind.

Kombination:

Ein HJ-1 wird mit 2 Stück H-1 und einem Satz M56*25 Muttern und Schrauben kombiniert

Warum unsere Produkte wählen?
1) Wir sind ein direkter Hersteller von Rohrgestellsystemen, wir produzieren alle Materialien für Rohrgestellsysteme, wie Metallgelenke, Kunststoffgelenke, Lean-Rohre, Rollenbahnen, Zubehör für Rohrgestellsysteme.
2) Wir produzieren diese Serie von Metallrohrgelenken seit mehr als 10 Jahren, die früheste Fabrik zur Herstellung von Rohrgestellsystemen in China.
