Shenzhen Jingji Technology Co., Ltd.

Doppelgeschwindigkeits-Kettenfördererlinie, automatisierte Montagelinie für Werkstätten

Produktdetails:
Herkunftsort: Shen Zhen China
Markenname: Kutede
Zertifizierung: ISO
Modellnummer: JS-BS008
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Verhandlungsfähig
Verpackung Informationen: Kartons/gewebte Tasche/Holzkiste/Palette
Lieferzeit: 15-25 Werktage nach Erhalt der Anzahlung (die tatsächliche Situation entsprechend der Menge)
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 300 Sätze pro Mund
  • Detailinformationen
  • Produkt-Beschreibung

Detailinformationen

Material: Industrieller Aluminiumprofilrahmen, doppelte Geschwindigkeitskette, antistatischer PVC-Riemen Größe: Individuelle Gesamtlänge / Linienbreite / Arbeitshöhe (anpassbar)
Antistatisch: Antistatischer grüner Seitengürtel und antistatische Schallwand, Oberflächenwiderstand 10^6~10^9Ω Tragfähigkeit: Individuelle Ladung pro Palette, max. optional 200 kg
Geschwindigkeit: 0,5~15 m/min, einstellbar über Frequenzumrichter Anwendung: 3C-Elektronik, Haushaltsgeräte, Montagewerkstatt für neue Energiebatterien
Hervorheben:

Doppelgeschwindigkeitskette 0

,

5-15m/min

,

200kg Tragfähigkeit pro Palette

Produkt-Beschreibung

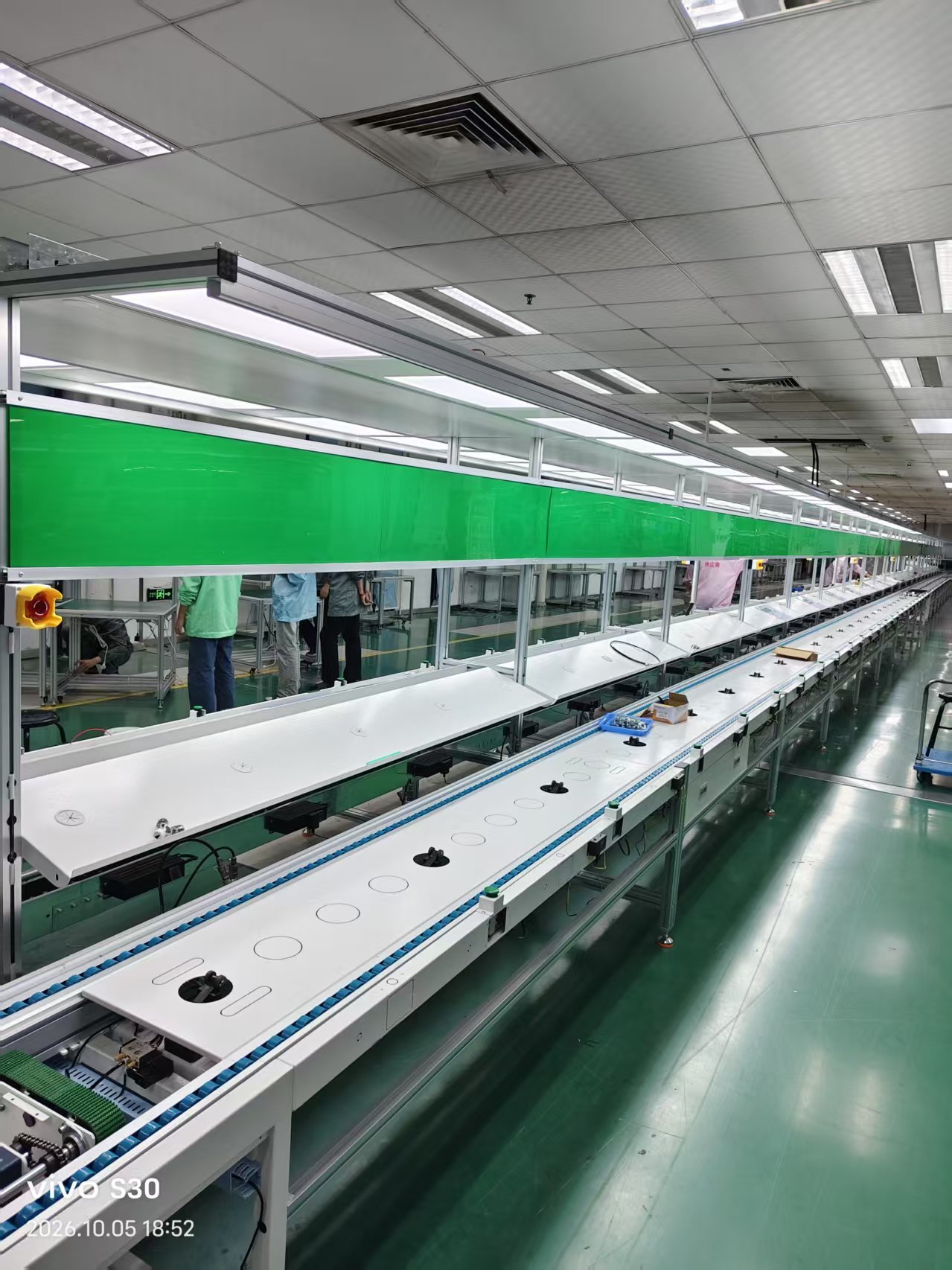

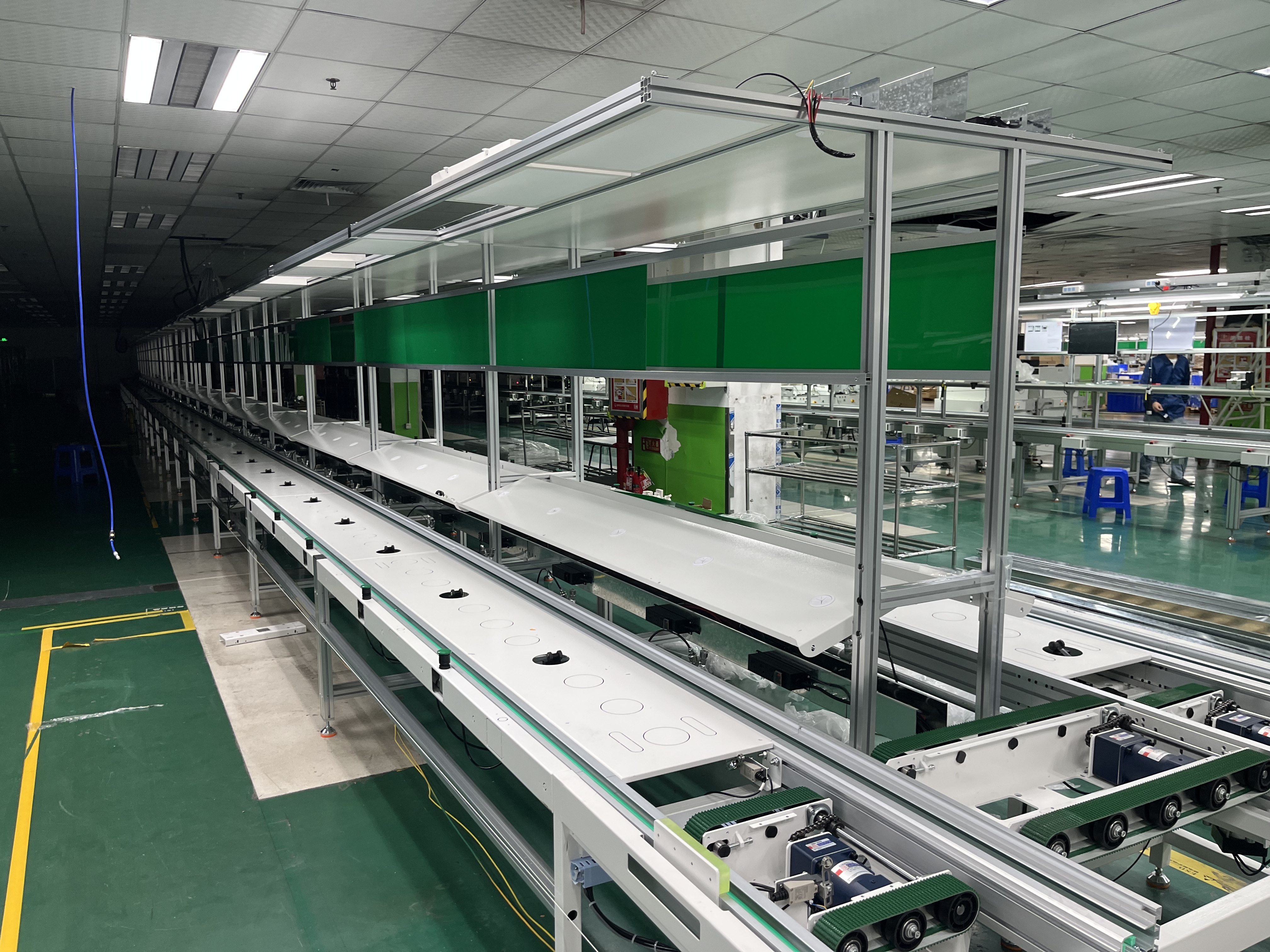

Unsere JS-BS008 Doppelspeed-Kettenförderlinie ist eine weit verbreitete, nicht standardisierte, automatisierte Umlaufmontagelinie, die speziell für die kontinuierliche Produktmontage, Leistungstests, Alterungsbrennlauf, Fertigproduktumlauf und Entladung in Werkstätten entwickelt wurde. Der Hauptrahmen besteht aus einer robusten industriellen Aluminiumprofilstruktur, ist fest und korrosionsbeständig, einfach zu montieren und neu zu gestalten, wenn sich Ihre Werkstatt ändert. Der Förderkern ist eine Doppelspeed-Kette (2,5-faches Übersetzungsverhältnis), die Werkstückpaletten laufen schneller als die Kette selbst, geringe Reibung, geringe Laufgeräusche, stabiler Betrieb für 24-Stunden-Dauerproduktion.

Die Seiten der Linie sind mit Antistatik-Grünband/Antistatik-Leitblech ausgestattet, das statische Elektrizität effektiv ableitet und Schäden an elektronischen Komponenten durch elektrostatische Entladung verhindert, perfekt für Werkstätten für Elektronik, Lithiumbatterien, Haushaltsgeräte und 3C-Montage.

Diese Produktionslinie kann als lineare oder geschlossene Kreislaufversion ausgeführt werden. Wir können optionales Zubehör hinzufügen: pneumatischer Stoppstopper, Hub-Transfermaschine, Wagenheber-Drehmechanismus, LED-Werkstattbeleuchtung, Steckdose, Werkzeughängegestell, antistatischer Arbeitstisch, Sicherheitsgeländer. Bandbreite, Gesamtlänge, Arbeitshöhe, Tragfähigkeit, Laufgeschwindigkeit – alles unterstützt volle Anpassung.

Aufschlüsselung der Hauptstruktur

  1. Rahmen: Industrielles Aluminiumprofil, anodisierte Oberfläche, kratzfest, einfach zu verbinden.
  2. Fördermedium: Doppelspeed-Kunststoffkette + Metallrolle, Übersetzungsverhältnis 2,5X.
  3. Seitenschutz: Antistatik-grünes PVC-Band / Antistatik-Leitblech, Oberflächenwiderstand 10^6~10^9 Ω.
  4. Antriebssystem: Getriebemotor, Geschwindigkeit einstellbar über Frequenzumrichter.
  5. Steuerungssystem: SPS + Sensorsteuerung, automatischer Stopp, Positionierung, Heben und Transfer.
  6. Arbeitspalette: Antistatik-Palette, kundenspezifische Größe basierend auf Ihren Produktabmessungen.

Wir bieten Full-Service: Vor-Ort-Layout-Beratung, 3D-CAD-Zeichnungsdesign, Produktion, Werksvorprüfung, Vor-Ort-Installation, Inbetriebnahme und After-Sales-Wartung. Senden Sie uns Ihre Produktgröße, Gewicht und Werkstattlayout, wir erstellen eine maßgeschneiderte Lösung für Sie.

Linienlayout & Installationsservice

Doppelspeed-Kettenlinien werden um Taktzeit, Palettengröße und Stationsanzahl herum geplant, und die kostenlose Zeichnung zeigt Schleifenlänge, Palettenrücklaufweg, Arbeitshöhe und Position des Schaltschranks. Der Aluminiumprofilrahmen ist verschraubt, sodass Stationen nach der Installation hinzugefügt oder entfernt werden können, mit Fernunterstützung für die Inbetriebnahme.

Geschwindigkeits-, Antriebs- & Lastkonfiguration

Die variable Fördergeschwindigkeitsregelung von 0,5 bis 15 m/min verwendet einen Getriebemotorförderer mit Frequenzumrichtersteuerung, und Taktzeit-Förderer- oder Taktmodus-Fördererzyklen werden am SPS-Schrank eingestellt. Jede Palette trägt bis zu 200 kg, wobei die Antriebsmotorleistung an die Palettenanzahl angepasst ist.

Betrieb, Wartung & Energieverbrauch

Das antistatische Seitenband und das Leitblech halten die Linie auf einem leisen Förderniveau, mit einem energieeffizienten Motor, der einen geringen Stromverbrauch liefert. Das wartungsfreundliche Förderdesign umfasst die Einstellung der Kettenspannung, den Palettenwechsel und die Verfügbarkeit von Ersatzteilen für Kettenglieder, Paletten und Sensoren.

Zertifizierung, Garantie & Ersatzteile

Die Linie wird unter einem ISO-Qualitätssystem produziert, mit Berichten über den antistatischen Bandwiderstand und elektrischen Erklärungen. Eine 12-monatige Garantie deckt Rahmen, Kette, Antriebsmotor und Schaltschrank ab, mit Fernabstimmungsunterstützung.

Lieferzeit, Bestellbedingungen & Verpackung

Mindestbestellung 1 Satz, kundenspezifische Anpassung eines Satzes und OEM-Branding der Förderlinie verfügbar. Lieferzeit 15-20 Tage bei einer monatlichen Produktionskapazität von 300 Sätzen, dringende Bestellunterstützung auf Anfrage. Exportverpackung in Holzkisten und Containerbeladung von unserer eigenen Produktionslinie.

Anwendung & Branchenpassung

Geeignet für 3C-Elektronik-Montagelinien-Taktproduktion, Endmontage von Haushaltsgeräte-Montagelinien, Aufbau von Batteriemodulen für die Montage von Neuanlagen und Palettentransport für Halbleiterproduktionslinien.

Arbeitsplatz- & Ergonomiekonfiguration

Jede Station ist als manuelle Zelle mit LED-Beleuchtungs-Montagelinien-Stangen, einem Kühlventilatoren-Arbeitsplatz, einer Steckdosenleiste, einer Teilebehälterhalterung und einer Werkzeughängeleiste am Profilrahmen aufgebaut. Die Arbeitshöhe ist für eine ergonomische Montagehaltung ausgelegt und kann durch die höhenverstellbaren Förderfüße angepasst werden.

Sicherheitsschutz & Linienintegration

Kettenrücklauf und Palettenweg sind durch Sicherheitsgeländer-Fördererpaneele und ein halbgeschlossenes Förderdesign abgedeckt, mit Quetschschutz an den Übergangsstellen und Not-Aus-Förderknöpfen am SPS-Schrank und an jeder Stationsreihe. Die Linie bietet SMEMA-Schnittstellenverdrahtung, Lean-Tube-Anschluss für Seitenbänke und CE-zertifizierte Förderdokumentation kann geliefert werden.
