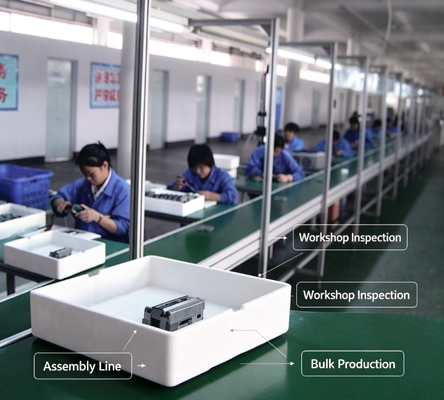

JJ-ESD600 ESD-Antistatik-Bandförderer-Montagelinie-Werkbank
Die JJ-ESD600 Antistatik-Bandmontagelinie ist eine modulare Produktionswerkstatt, die speziell für elektronische Fertigungswerkstätten entwickelt wurde. Sie kombiniert eine kontinuierliche Materialförderfunktion mit manuellen Bedienstationen und wird häufig für die Montage von Unterhaltungselektronik, das Löten von Leiterplatten, die Montage von Lithiumbatterien, die Inspektion von Präzisionskomponenten und die Verpackung von Fertigprodukten eingesetzt.
Rahmen & Struktur

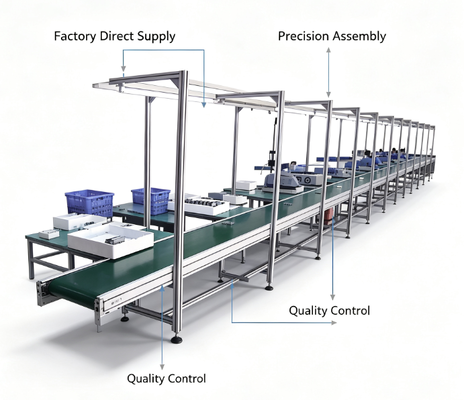

Das gesamte Gestell besteht aus einem industriellen Aluminiumlegierungsprofil 4040, hohe Steifigkeit, Korrosionsschutz und Rostschutz. Das modulare Spleißdesign ermöglicht eine freie Verlängerung oder Verkürzung der gesamten Linie entsprechend Ihrem Werkstattplatz. An jedem Stützbein sind höhenverstellbare Fußkappen angebracht, um das Gerät auf unebenem Boden auszugleichen und Vibrationen während des Betriebs zu reduzieren. Die Rahmenoberfläche bleibt glatt und ohne scharfe Kanten, um Kratzer bei Bedienern oder Komponenten zu vermeiden.
Antistatisches Förderbandsystem

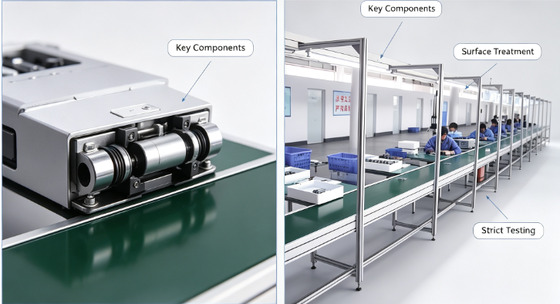

Das Transportband ist ein hochwertiges ESD-PVC-Antistatikband. Sein Oberflächenwiderstand liegt zwischen 10⁶ und 10⁹ Ω, wodurch statische Ladung sicher und kontinuierlich abgeleitet werden kann. Es verhindert Schäden durch elektrostatische Entladung (ESD) an empfindlichen elektronischen Chips, Leiterplatten und elektronischen Komponenten. Das Band hat eine gute Verschleißfestigkeit, einen niedrigen Reibungskoeffizienten und verformt sich nach langem Betrieb nicht leicht. Die Bandspannung kann mit einem Spanner eingestellt werden, um Abweichungen zu verhindern.
Antrieb & Geschwindigkeitsregelung
Ausgestattet mit einem Frequenzumwandlungsmotor-Antriebssystem. Die Laufgeschwindigkeit des Förderers kann stufenlos von 0 bis 5 m/min eingestellt werden. Fabrikarbeiter können die Geschwindigkeit an Ihren Produktionszyklus anpassen, geeignet für langsame Präzisionsmontage oder Batch-Produktion mit mittlerer Geschwindigkeit. Der geräuscharme Motor sorgt für eine ruhige Werkstattumgebung, Lärmpegel unter 60 dB im Normalbetrieb.
Arbeitsplatzkonfiguration
Jede Arbeitsstation ist für manuelle Montagearbeiten vorgesehen. Die Oberseite ist mit einem integrierten LED-Lichtrahmen ausgestattet, der eine ausreichende weiche Beleuchtung für das Löten, die Installation kleiner Teile und die visuelle Inspektion bietet. Optionales Zubehör kann hinzugefügt werden: antistatische Arbeitsplatte, Werkzeughängebrett mit mehreren Löchern, Aufbewahrungsschublade, Steckdose, Luftrohrverbinder, Not-Aus-Schalter, photoelektrischer Sensor, Materialboxhalterung.
Kundenspezifische Dienstleistungen
Wir unterstützen die vollständige Anpassung dieser Montagelinie: ✅ Kundenspezifische Gesamtlänge, Bandbreite, Arbeitstischhöhe ✅ Kundenspezifische einseitige / zweiseitige Arbeitsstationen ✅ Hinzufügen von antistatischen Tischen, Regalen, Werkzeugständern, Steckdosen ✅ Wechsel des Bandmaterials zu EPU-Antistatikband bei Bedarf ✅ Kundenspezifische Farbe des Aluminiumprofils und Rahmens ✅ Kundenspezifische Spezialfunktionsmodule für Ihren Produktionsprozess
Produktvorteile
- Zuverlässiger ESD-Schutz, erfüllt den Antistatikstandard der Elektronikindustrie
- Modulares Aluminiumgestell, einfache Installation, Demontage und Verlagerung
- Stufenlose Geschwindigkeitsregelung, stabile Übertragung, geringe Ausfallrate
- Humanisiertes Arbeitsplatzdesign zur Reduzierung der Ermüdung der Arbeiter
- Breite Kompatibilität für verschiedene elektronische Montageverfahren
Spezifikation & After-Sale
Wir liefern vollständige Installationszeichnungen und Bedienungsanleitungen. 12 Monate Garantie für die gesamte Ausrüstung. Lebenslange technische Unterstützung für Fehlerbehebung, Ersatzteilversorgung und Linienrekonstruktion. Unsere Produktionsfabrik prüft jede Förderlinie streng vor der Lieferung, testet die statische Leistung und den Laufstatus, um eine stabile Qualität zu gewährleisten.
Geeignet für die Montage, Prüfung und Verpackung von Kleingeräten, digitalen Produkten, Steckverbindern, Sensoren und anderen elektronischen Produkten.
Linienlayout & Installationsservice
Werkbank-Förderlinien werden entsprechend Ihrer Stationsanzahl und Bedienerpositionen angeordnet, und eine kostenlose Zeichnung zeigt die Tischhöhe, die Position des Bandes, die Steckdosenleiste und die Position der Lichtleiste. Modulare Aluminiumprofile sind vorgebohrt, so dass die Linie schnell montiert, ausgerichtet und in Betrieb genommen werden kann, mit Fernunterstützung bei der Installation.
Geschwindigkeits-, Antriebs- & Lastkonfiguration
Variable Fördergeschwindigkeitsregelung von 0 bis 5 m/min über einen Getriebemotorförderer mit Frequenzumrichtersteuerung ermöglicht eine variable Fördergeschwindigkeitsanpassung pro Abschnitt. 220V oder 380V Antriebsmotorleistungsoptionen passen zu Ihrer Stromversorgung vor Ort, und der Taktmodus-Förderer-Stopp passt zu Taktzeit-Fördererstationen.
Betrieb, Wartung & Energieverbrauch
ESD-Band und Aluminiumrahmen sorgen für einen leisen Förderbetrieb, und der energieeffiziente Motor hält den Stromverbrauch über zwei Schichten niedrig. Die einfache Wartung des Förderers umfasst die Einstellung der Bandspannung, den schnellen Bandwechsel und die Verfügbarkeit von Ersatzteilen für Bänder, Steckdosen und Steuerungsteile.
Zertifizierung, Garantie & Ersatzteile
Die Linie wird unter einem ISO-Qualitätssystem mit ESD-Oberflächenwiderstandsberichten, elektrischen Erklärungen und Packlisten produziert. Eine 12-monatige Garantie deckt Rahmen, Antriebsmotor und elektrische Zubehörteile mit Fernunterstützung für die ESD-Verifizierung ab.
Lieferzeit, Bestellbedingungen & Verpackung
Mindestbestellung 1 Satz, kundenspezifische Anpassung und OEM-Branding der Förderlinie verfügbar. Lieferzeit 15-20 Tage bei einer monatlichen Produktionskapazität von 300 Sätzen, kurzfristige Unterstützung für Montagelinien auf Anfrage. Exportverpackung in Holzkisten und Containerbeladung von unserer eigenen Produktionslinie.
Anwendung & Branchenpassung
Gebaut für Löt- und Prüfstationen von Elektronik-Montagelinien, Endmontage von Haushaltsgeräte-Montagelinien, Modulfertigung von Batterieproduktionslinien und Inspektionsbänke von Halbleiterproduktionslinien.
Arbeitsplatz- & Ergonomiekonfiguration
Jede Werkbankstation wird standardmäßig mit LED-Beleuchtungsleisten für Montagelinien, einem Lüfter für Arbeitsplätze, einer Steckdosenleiste, einer Halterung für Teilebehälter und einer Werkzeughängeleiste geliefert. Die Arbeitshöhe ist zwischen 750 und 1100 mm für eine ergonomische Haltung an der Montagelinie eingestellt, mit höhenverstellbaren Förderfüßen für Feinjustierung.
Sicherheitschutz & Linienintegration
Die Tischgestelle verfügen über Schutzgeländer an den Fördererenden und ein halboffenes Fördererdesign über dem Bandrücklauf, mit Quetschschutz am Antrieb und Not-Aus-Förderknöpfen an jeder Stationsgruppe. Die Linie bietet Kompatibilität mit Rollenbahnen für Komponentenwagen, Anschluss an Lean-Rohre für Seitentische und CE-zertifizierte Förderdokumentation auf Anfrage.
